电力行业用泵

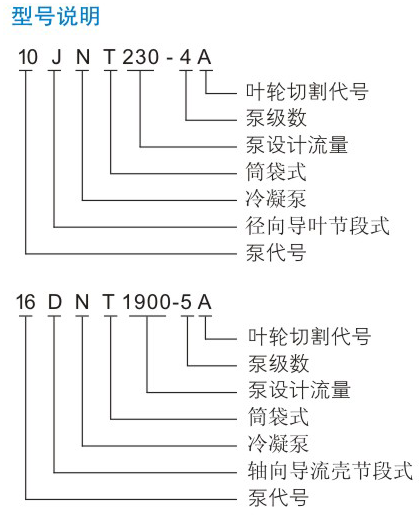

JNT、DNT型凝结水泵

  JNT型凝结水泵是总结LDTN 型泵设计经验,借鉴国外先进技术而发展起来的新型节能产品。

  该产品具有噪声低、振动小、运行平稳可靠、高效节能等特点。其结构、性能、效率等指标先进,使用寿命长,安装维修方便。

立即咨询

  概述:

  JNT型凝结水泵是总结LDTN 型泵设计经验,借鉴国外先进技术而发展起来的新型节能产品。

  该产品具有噪声低、振动小、运行平稳可靠、高效节能等特点。其结构、性能、效率等指标先进,使用寿命长,安装维修方便。

  可广泛适用于50~1000MW火(核)电汽轮发电机组的冷凝器抽送凝结水,同时也可用于高吸入性能、高效率、高扬程等要求的给排水工程。性能范围

  流量:Q=120~2200m/h

  扬程:H=30~365m

  介质温度: t=常温~80C(特殊要求可达到120C )


  1、 结构简介

  本泵为立式筒袋式结构,由四大部分所组成


  (一) 进水部分

  进水部分由泵筒体(件1),在筒体内部保持真空,输送介质通过筒体的Φ250入口法兰,再转向筒下方,轴向进入泵的吸入喇叭管然后再进入泵的工作部分。


  (二) 工作部分

  1)工作部分由吸入喇叭管诱导轮首级叶轮各1,次级叶轮5件,导叶5件,末导叶1件,中段5件,出水段1件……等主要零件组成.

  2)吸入喇叭管、中段、出水管、通过穿杠螺栓把紧固定在一起,使各件之间全端面紧靠在一起达到密封液体的目的,同时又设有O型胶圈辅助密封。

  3)导叶通过吸入喇叭管、中段、出水管的把紧和螺钉固定的其中。

  4)工作部分有用工程塑料制成的上轴承吸入段1个,吸入喇叭管1个,出水管1个,用以作径向支承,上轴承中开有水沟,利用泵内液体作润滑及冷却,叶轮工作时产生的轴向力由泵轴承来承受。


  (三)出水部分

  出水部分由泵座组成对应由用卡套、固定键、平键、螺钉联接的电机轴,通过该部分液体自工作部分流出进入出水部分再经泵座的吐出管流出泵。

  泵座底盘处设有Φ50的平衡孔与泵筒体即泵吸入腔连通, 把该腔气体及排至凝汽器上。


  (四)、机械密封部分

  机械密封部分由机械密封函体、机械密封轴套、压盖、上导轴承等组成,机械密封函体设在泵座上方,减少液体自轴与泵座之间泄出,上导轴承可起到辅助支承和减压的作用。

  8JNT凝结水泵流量:210m3/h扬程:223m转速:1480r/min汽蚀余量:1.5m效率:81 %电动机功率:200Kw。

  流量:210m3/h扬程:223m电厂用立式凝结水泵,冷凝水泵,汽轮机凝结水收集泵。
